Já foi feita uma primeira triagem das coisas que o Octávio doou (vlw Octávio, by: vmesel). Como todos os itens se encontram molhados no dia 14/01/2018, temos de esperar os itens secarem para podermos continuar a testar.

Recebemos esta caixa cheia de fontes diversas, temos que expô-las ao Sol para podermos secarmos e deixa-las testáveis.

Recebemos também uma outra caixa cheia de sensores que são desconhecidos e também alguns sensores ultra-sônicos que temos de testar. Estes itens nós também devemos tira-los um dia para secar já que estavam no tonél que ficava no corredor da casa da empresa.

Displays LCD

As doações incluem um grande número de displays LCD. Seguem abaixo os modelos já identificados.

ATM0802A

Display alfanumérico de 2 linhas de 8 caracteres, semelhante aos populares displays de 2x16. Usa o controlador S6A0069, que é equivalente ao HD44780, podendo ser usado com a biblioteca LCD do Arduino e outras.

Datasheet(pdf): Arquivo:ATM0802A 1.pdf Arquivo:ATM0802A 2.pdf

CCM-4040

Display alfanumérico de 4 linhas de 40 caracteres, semelhante aos populares displays de 2x16, porém utiliza dois controladores HD44780 (pois um não consegue endereçar todos os carecteres). Cada controlador tem um sinal de Enable separado, o resto dos sinais é comum. Um controlador controla as duas primeiras linhas e o outro as duas últimas.

Datasheet(pdf): Arquivo:CCM-4040.pdf

HG12603-A

Display alfanumérico de 8 linhas de 24 caracteres. A placa controladora tem um microcontrolador 80C32 (da família 8051), com uma Rom 27X010 soquetada e 64K de Ram. Existe um firmware aberto alternativo. Vários links das páginas abaixo estão mortos.

Visão Geral Descrição do firmware alternativo

G128641

Display gráfico monocromático 128x64.

Informações de um display semelhante

TG12864D

Display gráfico monocromático 128x64.

SS16D80

Display gráfico monocromático 160x80.

YM320T-006AT

3.2" QVGA TFT-LCD "Interface mode 8080 System 16bit Interface"

Anúncio

| Controlador do display: ST7781

LS020

Display do celular Siemens S65. Gráfico colorido, 132x176 pontos.

Arquivo:Using the Siemens S65 Display.pdf

FG0431W001-00R

Display gráfico inteligente da Flat Display Technology. LCD touch screen 4.3" colorido de 480x272 pixels. Alimentação de 12V. Comunicação serial 3,3V. Porta host USB.

Telas criadas com o software proprietário Easy Graphics Arranger

Datasheet(pdf): Arquivo:FG0431W001.pdf

FG070WW001-00R

Semelhante ao anterior, porém com tela de 7" com resolução 800x480.

Datasheet(pdf): Arquivo:FG070WW001.pdf

PG320240D

Display gráfico 320x240 monocromático

Datasheet(pdf) Uso com o Arduino biblioteca para o controlador S1D13700 Datasheet S1D13700 (pdf)

WG320240CX

Display gráfico monocromático 320x240

Informações biblioteca para o controlador S1D13700 Datasheet S1D13700 (pdf)

Placa Discovery STM32F100RBT6B

Placa[1] de desenvolvimento da ST com microcontrolador 32bits de alta performance c/ uma ótima relação custo x benefício

[[1]]

Review em breve (Marcelo Campos)

Módulo de Câmera C3188

Módulo de câmera colorida CMOS com saída digital.

Datasheet(pdf): Arquivo:C3188.pdf

Tags RFID 125KHz

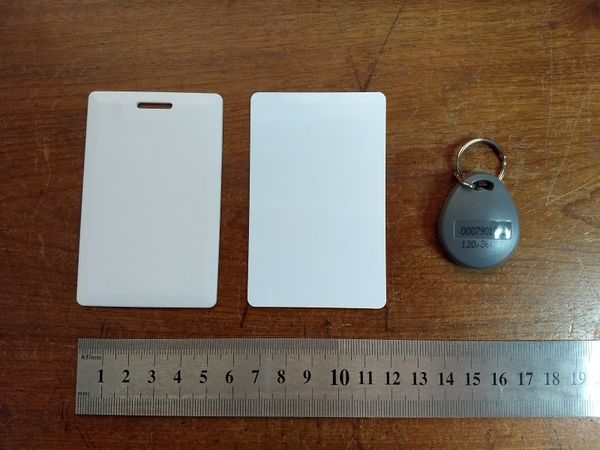

Foi trazida uma grande quantidade de tags marcados como defeituosos. Em um teste rápido (usando um leitor ligado a PC) a maior parte funcionou. Os tags que funcionaram estão em uma caixa na estante de aço da biblioteca. Temos três formatos de tags:

Crachás
Cartões
Chaveiros

Os tags que não passaram no teste estão provisoriamente em um saco (identificados como "suspeitos") no depósito, para novos testes ou descarte.
