[ODA ESCREVERÁ ALGO AQUI QUANDO TIVER VONTADE E SAPIENSIA ASIÁTICA]


Histórico

[ODA ESCREVERÁ ALGO AQUI QUANDO TIVER VONTADE E SAPIENSIA ASIÁTICA]


Triagem

Já foi feita uma primeira triagem das coisas que o Octávio doou (vlw Octávio, by: vmesel). Como todos os itens se encontram molhados no dia 14/01/2018, temos de esperar os itens secarem para podermos continuar a testar.

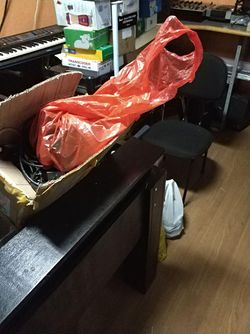

Caixas-de-fonte.jpg Fontes-variadas.jpg

Recebemos esta caixa cheia de fontes diversas, temos que expô-las ao Sol para podermos secarmos e deixa-las testáveis.

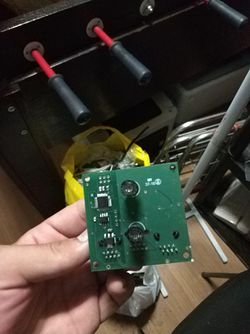

Caixas-de-placas-unknown-e-ultrassom.jpg Sensor-ultrassom.jpg

Recebemos também uma outra caixa cheia de sensores que são desconhecidos e também alguns sensores ultra-sônicos que temos de testar. Estes itens nós também devemos tira-los um dia para secar já que estavam no tonél que ficava no corredor da casa da empresa.

Displays LCD

As doações incluem um grande número de displays LCD. Seguem abaixo os modelos já identificados.

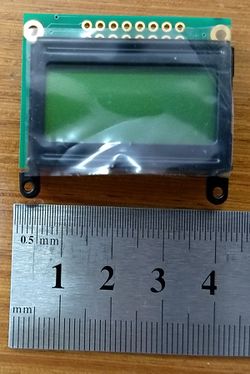

ATM0802A


Display alfanumérico de 2 linhas de 8 caracteres, semelhante aos populares displays de 2x16. Usa o controlador S6A0069, que é equivalente ao HD44780, podendo ser usado com a biblioteca LCD do Arduino e outras.

Datasheet(pdf): Arquivo:ATM0802A 1.pdf Arquivo:ATM0802A 2.pdf

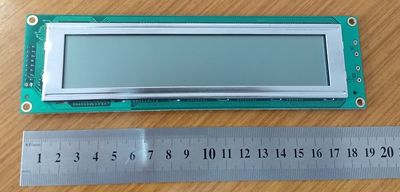

CCM-4040


Display alfanumérico de 4 linhas de 40 caracteres, semelhante aos populares displays de 2x16, porém utiliza dois controladores HD44780 (pois um não consegue endereçar todos os carecteres). Cada controlador tem um sinal de Enable separado, o resto dos sinais é comum. Um controlador controla as duas primeiras linhas e o outro as duas últimas.

Datasheet(pdf): Arquivo:CCM-4040.pdf

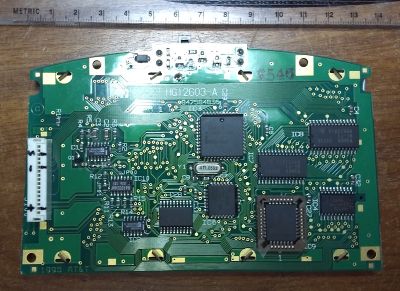

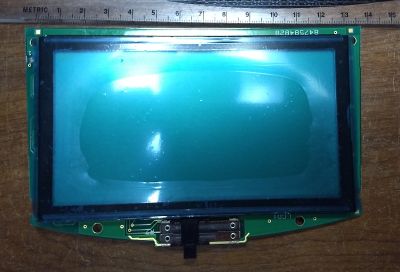

HG12603-A

Tato HG12603.jpg Tato HG12603B.jpg

Display alfanumérico de 8 linhas de 24 caracteres. A placa controladora tem um microcontrolador 80C32 (da família 8051), com uma Rom 27X010 soquetada e 64K de Ram. Existe um firmware aberto alternativo. Vários links das páginas abaixo estão mortos.

Visão Geral Descrição do firmware alternativo

G128641

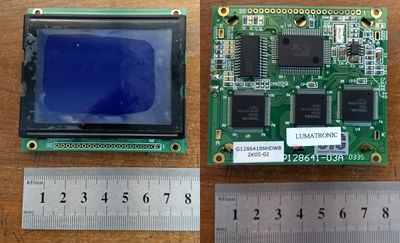

Tato G128641.jpg

Display gráfico monocromático 128x64.

Informações de um display semelhante

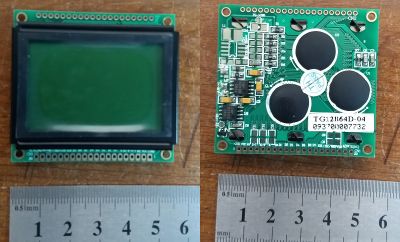

TG12864D

Tato TG12864D.jpg

Display gráfico monocromático 128x64.

SS16D80

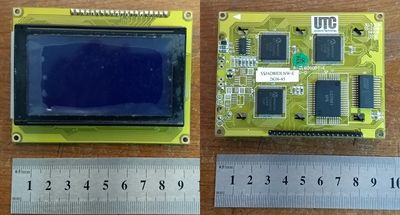

Tato SS16D80.jpg

Display gráfico monocromático 160x80.

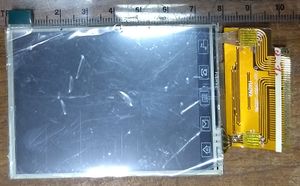

YM320T-006AT

Tato YM320T-006AT.jpeg

3.2" QVGA TFT-LCD "Interface mode 8080 System 16bit Interface"

Anúncio


| Controlador do display: ST7781

LS020

Tato LS020.jpeg

Display do celular Siemens S65. Gráfico colorido, 132x176 pontos.

Arquivo:Using the Siemens S65 Display.pdf

FG0431W001-00R

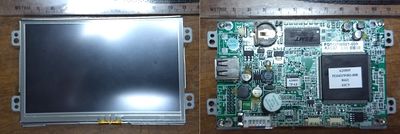

FG0431W001 Foto.jpg

Display gráfico inteligente da Flat Display Technology. LCD touch screen 4.3" colorido de 480x272 pixels. Alimentação de 12V. Comunicação serial 3,3V. Porta host USB.

Telas criadas com o software proprietário Easy Graphics Arranger

Datasheet(pdf): Arquivo:FG0431W001.pdf

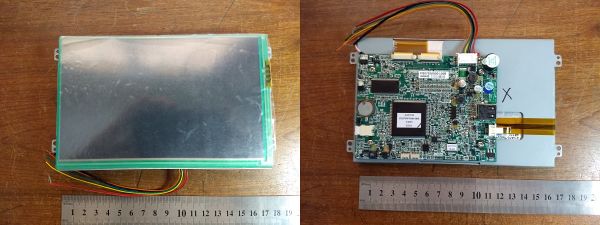

FG070WW001-00R

Tato FG070WW001.jpg

Semelhante ao anterior, porém com tela de 7" com resolução 800x480.

Datasheet(pdf): Arquivo:FG070WW001.pdf

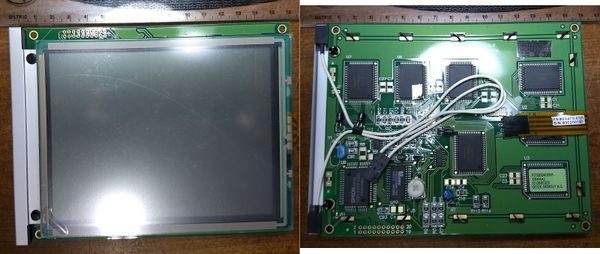

PG320240D

Tato PG320240D.jpg

Display gráfico 320x240 monocromático

Datasheet(pdf) Uso com o Arduino biblioteca para o controlador S1D13700 Datasheet S1D13700 (pdf)

WG320240CX

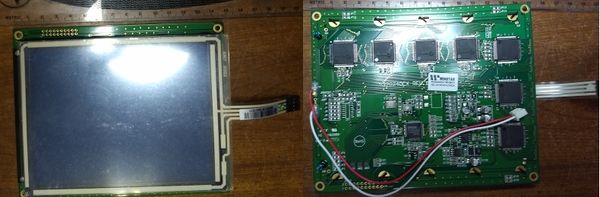

Tato WG320240CX.jpeg

Display gráfico monocromático 320x240

Informações biblioteca para o controlador S1D13700 Datasheet S1D13700 (pdf)

Placa Discovery STM32F100RBT6B

Placa[1] de desenvolvimento da ST com microcontrolador 32bits de alta performance c/ uma ótima relação custo x benefício

[[1]]

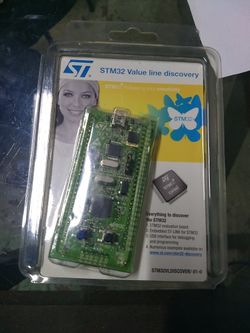

IMG 20180126 204027841.jpg

Review em breve (Marcelo Campos)

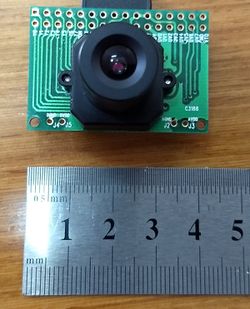

Módulo de Câmera C3188


Módulo de câmera colorida CMOS com saída digital.

Datasheet(pdf): Arquivo:C3188.pdf

Tags RFID 125KHz

Foi trazida uma grande quantidade de tags marcados como defeituosos. Em um teste rápido (usando um leitor ligado a PC) a maior parte funcionou. Os tags que funcionaram estão em uma caixa na estante de aço da biblioteca. Temos três formatos de tags:

  • Crachás
  • Cartões
  • Chaveiros

Tato tagsRFID.jpg

Os tags que não passaram no teste estão provisoriamente em um saco (identificados como "suspeitos") no depósito, para novos testes ou descarte.
