A Laser-cutter do Garoa é uma cortadora laser (duh!) de baixa potência capaz de cortar e fazer gravações em materiais como acrílico fino e madeiras.

Lembre-se: a Laser-cutter é um equipamento delicado e perigoso.
Só pode ser operada por quem fez um curso com quem fez um curso.
Está autorizada para uso dos associados do Garoa.

Especificações

Fonte

  • Laser Type: CO2 Gas
  • Tube Trigger Volt: 20KV
  • Tube Operating Volt: 15KV
  • Current: 0~22mA
  • Engraving Area: 12x8in (300x200mm)
  • Maximum Item Size to Engrave: 10.25W x 8.75L x 2.85H in (260mm x 220mm x 70mm)
  • Laser Tube (life hours): 1000-1300 Hours
  • Laser Power: 40W
  • Engraving Speed: 0-13.8 in./s (0-350mm/s)
  • Cutting Speed: 0-1.38 in./s (0-35mm/s)
  • Minimum Shaping Character: 0.04 X0.04in (1mm X 1mm)
  • Resolution Ratio: 0.001 in (0.026mm) / (1000dpi)
  • Resetting Positioning: 0.0004 in (0.01mm)
  • Motor Type: Stepper Motor
  • Software Supported: Free (as in Beer) MoshiDRAW software
  • Power Consumption: 250W
  • Operating Temperature: 32-113F (0-45C)
  • Water Cooling: Water Pump include
  • Product Dimensions:31.4 X 19.6 X 9.8in.(800x500x250mm)
  • Product Weight: 30Kg/67lb

Mais detalhes da máquina podem ser vistos nesse anúncio do Ebay e no anúncio da Amazon

Como operar (em construção)

Em primeiro lugar lembre-se que a laser cutter é de uso exclusivo dos associados do Garoa. Não associados podem usar estando acompanhados de um associado responsável.

É recomendável que você chame um associado que já conheça o equipamento antes de tentar usar por conta própria.

O sensor de fluxo não está funcionando como esperado, portanto é importante que você tenha certeza que ligou a bomba de água e que tenha certeza que a mesma se encontra funcionando corretamente.

Também é altamente recomendável não utilizar o laser em potência superior a 15mA, pois isso pode diminuir consideravelmente a vida útil do tubo de CO2.

  1. Ligue os filtros de linha do PC, da laser cutter e da bomba;
  2. Afixe o tubo azul para saída da fumaça (abra a janela);
  3. Ligue o PC que está junto da laser cutter;
  4. Verifique que o cabo USB azul da laser cutter está ligado ao PC;
  5. Verifique que o hard lock USB na cor vermelha está ligado ao PC, ele é necessário para o uso do software Moshidraw;
  6. Coloque algum material na laser cutter (madeira, acrílico, ou outro. Veja a lista de materiais seguros antes de prosseguir);
  7. Ligue a laser cutter (chave 0/1);
  8. Ligue o laser (botão laser switch);
  9. Ajuste a potência do laser de acordo com o material e que for fazer (cut ou engrave), atente-se as marcações para não passar de 15mA (marcação mais "baixa" no potênciometro);
  10. Teste o funcionamento laser (você deve conseguir ver o laser, sempre é bom deixar a tampa da laser cutter fechada);
  11. Abra o software MoshidrawX 2016;
  12. Faça seu desenho no próprio Moshidraw ou importe algum arquivo de extensão BMP/JPG;
  13. Para fazer um corte o desenho feito no moshidraw deve ter a opção 'cut' selecionada (TO DO: adicionar um screenshot);
  14. Selecione a opção 'Output to Machine' (simbolizada por um ícone de um escudo cortado ao meio) - (TO DO: adicionar um screenshot);
  15. Ajuste a posição inicial dos eixos X e Y (é possível fazer isso visualmente ou colocando os números exatos); CUIDADO: A laser cutter pode se mover para fora dos limites da máquina e danificar os motores
  16. Para que sua imagem não fique 'negativa' (a laser cutter irá gravar o que estiver em preto) escolha a opção 'concave'. Caso contrário escolha 'convex' (opção que vem por padrão).
  17. Selecione 'Engrave' para gravação e 'Outline' para apenas desenhar a borda ou cortar;
  18. Para corte, deixe sempre na opção 'Get outline fast'
  19. Para corte, é necessário desenhar a forma no Moshidraw e selecionar o checklist 'cut' no menu lateral esquerdo
  20. Selecione 'Output'
  21. Profit

Essa laser cutter não é muito forte e portanto você pode precisar de mais de uma passada para conseguir realizar um corte na madeira ou em outros materiais. Para que sua imagem não fique espelhada você deve escolher a opção 'normal' (essa opção não aparece na máquina, veja o screenshot) Ajuste os parâmetros de velocidade da laser cutter de acordo com material.

Tela de configuração

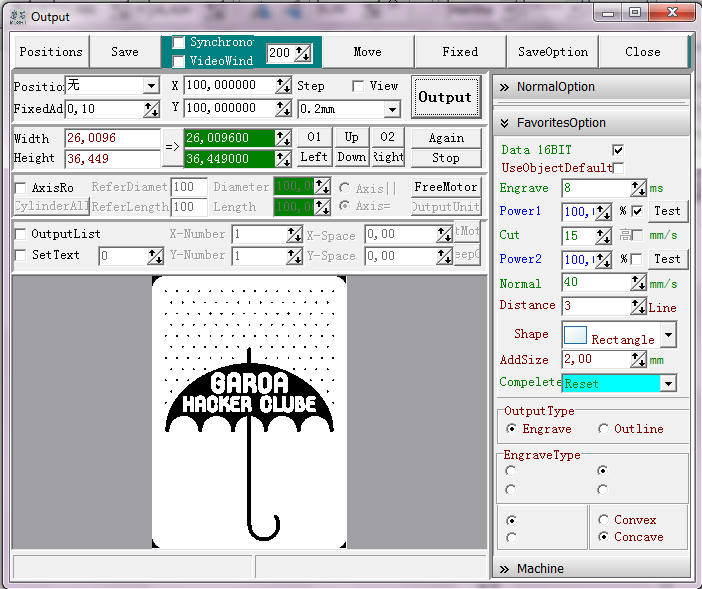

Depois de clicar em Output to Machine aparecerá uma janela como a mostrada a seguir.


As principais configurações estão no painel direito (FavoritesOption).

  • As configurações de Power (em azul), não estão funcionando ou são ignoradas pelo software/firmware.
  • As configurações Cut e Engraving (em verde) são as velocidades de movimentação do laser para o OutputType: Outline e Engraving
  • Observe que no box OutputType tem umas opções que não tem texto (software chinês bugado). As opções que não aparecem são essas: LaserCutterEngraveType.png. Isso também está colado na lateral da LaserCutter.


Configurações que geraram bons resultados

  • Cut 15mm/s, laser com 15mA (terceira marca do potenciômetro) - pode ser necessário mais de uma passada dependendo do material.
  • Engraving: 8mm/s, laser com 7,5mA (ou menos, depende do material) (primeira ou segunda marca do potenciômetro).
  • Corte de acrílico 2mm: 4 passadas, velocidade 15mm/s, laser em 15mA (testado no dia 30/7/2016 pelo Thiago e Agaelebe)


Referências

Para aprender mais, assista e leia as seguintes referências (em inglês):

Assista: https://www.youtube.com/watch?v=KhhOHUe_b6o

Leia esse texto para aprender a calibrar os espelhos: https://richardgrisafi.com/2014/10/10/setup-and-maintenance-of-a-40w-laser-cutter-from-ebay/

Leia: https://256.makerslocal.org/wiki/40_Watt_Laser_Cutter (boas dicas de potência para cada tipo de material)

Aprendendo a usar o Moshidraw 2016 (software chinês que veio com a laser cutter): em breve

Prova de certificação: em breve (ou não)

O Que Pode e o Que Não Pode Cortar

Safe

NEVER CUT

Histórico

Garoa-funding de uma Laser Cutter chinesa de 40w

Compramos uma laser cutter chinesa de baixo custo que permite cortar e fazer gravações em materiais como acrílico fino e madeiras. Na [reunião de Abril do CMC [1]] foi aprovado R$ 1000 reais de apoio do Garoa para a compra da Laser Cutter.
