Proposta

Construir um gravador/programador de AVR do tipo paralelo ("alta tensão") stand-alone (não necessitando conectar um micro ou Arduino) e capaz de gravar o bootloader do Arduino com o apertar de um botão.

Status

20/09/2018: Retomando.

Interessados

Alguns projetos para ponto de partida

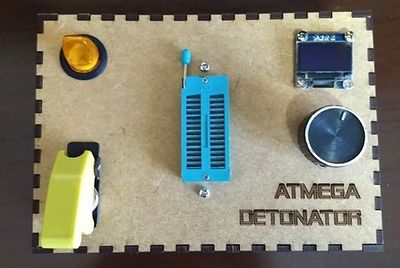

Ideia Revisada

  • Usar um display I2C ao invés de LEDs
  • Oferecer o bootloader da Metaboard ao invés do Arduino 2000/2009
  • Usar um ATmega328 + PCF8574

Circuito

  • Alimentação
    • Precisa de 5 e 12V
    • Mais simples é gerar primeiro os 12V (transformador + ponte de diodos + 7812) e depois abaixar para 5V com 7805
    • Alternativa é gerar os 12V a partir dos 5V usando um "charge pump" controlado pelo ATmega
  • Microcontrolador
    • ATmega328
    • Cristal 16MHz, bootloader Arduino
    • Expansão dos IOs usando PCF8574 (conexão I2C)
    • Conector para cabo serial USB/TTL (carga do programa e dos bootloaders a serem gravados)
  • Periféricos
    • Display OLED 0,96" monocromatico, conectado por I2C
    • Três botões (executa, seleciona e burn)
  • São necessárias 19 conexões entre o circuito de gravação e o ATmega a gravar:
    • Vcc/AVcc - alimentação (colocar somente quando executando, deve dar para ligar direto em um I/O do microcontrolador)
    • RDY, OE, WR, BS1, BS2, XA0, XA1 e PAGE1 - sinais de controle (ligados diretos ao microcontrolador)
    • RESET - sinal de reset
      • Opção A: ligar aos 12V através de um resistor de 1K e a um transistor NPN para forçar ground
      • Opção B: usar um acoplador ótico para conectar os 12V
      • Opção C: usar um par de transistores (NPN + PNP) para conectar os 12V
    • DATA0 a DATA7 - dados (conectado ao PCF8574)

Ideia Inicial

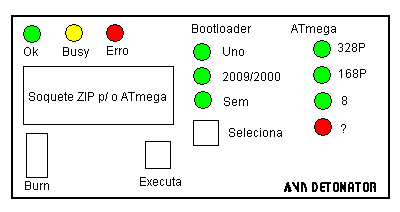

Rascunho da vista superior

AVR Detonator.png

Operação

  • Colocar o ATmega no soquete
  • Apertar o botão Executa
  • Indica nos LEDs da direita o tipo de ATmega
  • Use botão Seleciona para selecionar o boot a gravar
  • Segura o botão Burn (botão de alavanca de contato momentâneo com tampa protetora)
  • Aperta o botão Executa
  • LED no alto à esquerda indicam o resultado das operações

Circuito

  • São necessárias 19 conexões entre o circuito de gravação e o ATmega sendo gravado:
    • Vcc/AVcc - alimentação (colocar somente quando executando)
    • RDY, OE, WR, BS1, BS2, XA0, XA1 e PAGE1 - sinais de controle
    • RESET - sinal de reset, aqui são colocados 12V durante a execução
    • DATA0 a DATA7 - dados
  • Precisa de mais
    • 3 I/Os para os três botões
    • 3 I/Os para os 7 LEDs (usando um decodificador 3 p/ 8 como o 74238)
    • 2 I/Os para ligação a EEPROM 24C32 onde serão gravados os bootloaders
    • Rx/Tx serial para carga/atualização dos bootloaders na 24C32

Ideias de implementação:

  • Usar um PIC 16F887 que tem I/O suficiente para conectar direto, mas é mais chato de programar
  • Usar um ATmega328 com uma expansão de I/O (74HC595 ou PCF8574) para os dados
