Arduino 100 Noção

De Garoa Hacker Clube
Ir para: navegação, pesquisa

Arduino 100 Nocao abertura.jpg

Sócios Responsáveis

Luciano Ramalho

DQ

Haoji

Histórico

  • Início em 01-10-2011 - Álbum geral dos eventos: [1]
  • Apresentação no Instituto Federal de Educação, Ciência e Tecnologia Sul de Minas Gerais IFSULDEMINAS em 02/12/2011
  • Apresentação na Campus Party 2012 - [2]
  • Matéria no Estado de São Paulo capa do caderno Link em 13/02 - [3]
  • Apresentação para alunos da escola Politéia - [4]
  • Apresentação na EMEB José Cataldi São bernardo do Campo com 90 crianças - [5]
  • Apresentação no FLISOL FESTIVAL LATINOAMERICANO DE INSTALAÇÃO DE SOFTWARE LIVRE - [6]
  • Apresentação no SESC SANTO ANDRÉ - SALA DE INTERNET LIVRE - [7]
  • 03/08/2013 - Experiência de Montagem da Metaboard
  • 10/10/2014 - Apresentação do "Arduino 100 Noção" para alunos da UFABC na II Semana das Engenharias [8]

O Workshop

Para qualquer um que nunca na vida tenha visto ou usado um microcontrolador

O workshop "Arduino 100 Noção" tem o objetivo de abrir as portas do Garoa Hacker Clube para aqueles que querem participar das atividades do hackerspace, mas nunca tiveram contato direto com um microcontrolador, hacking ou com eletrônica. É uma oficina simples e divertida para todas as idades, aonde os conceitos básicos de eletricidade e do uso da plataforma arduino são apresentados com exercícios práticos e manuais.

Quando

14/set/2013 à partir das 15:30

Onde

Na sede do Garoa Hacker Clube

Público

Qualquer pessoa a partir de 10 anos (lidaremos com fios e algumas ferramentas, crianças devem ter monitoramento paterno).

Inscrições

Para o dia 14/set/2013 não será necessária inscrição


Material

O Garoa disponibilizará todos os materiais necessários, que deverão ser devolvidos no final da atividade.

Como são as atividades

Introdução ao Arduino

Uma rápida introdução à plataforma Arduino, falando um pouco de sua história e filosofia, ilustada com alguns dos modelos mais populares e alguns shields.

Introdução ao microcontrolador

Apresentação do microcontrolador ATMEGA 328 e com uma explicação simples sobre a estrutura interna do microcontrolador e sobre a utilidade de seus pinos.
O microcontrolador utilizado na atividade estará pré-programado com o bootloader do Arduino e o exemplo blink.

Montagem

Os participantes farão a montagem de um arduino básico na protoboard, baseados em um esquema fornecido.

Experiências

Os participantes utilizarão o led (e outros materiais)para observar o funcionamento básico dos pinos do microcontrolador.

Introdução à Programação do Arduino

Será feita uma rápida apresentação da IDE do Arduino e de conceitos básicos de programação, seguido de um treino coletivo de programação no formato "Coding Dojo".

IMPORTANTE! - Perguntas e respostas

O evento tem o objetivo de ser descontraído e simples, todas as perguntas por mais básicas devem ser feitas e são estimuladas, MESMO QUE VOCÊ PENSE SER A MAIOR BOBAGEM DO MUNDO.... NÃO DEIXE DE PERGUNTAR.

O Que Vamos Montar - Versão Metaboard "100 Noção"

Arduino Proto Board "100 Noção"

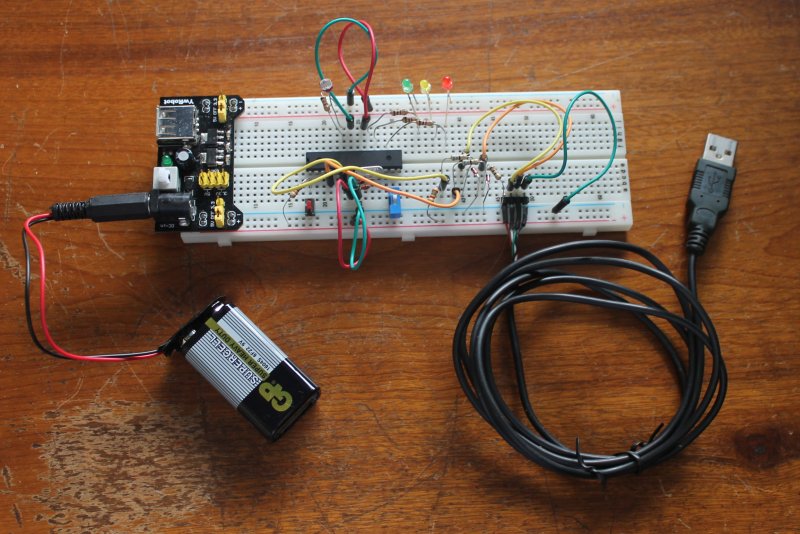

Metaboard100nocao Foto.jpg
Esta é a metaboard "100 noção" (feita por um dos participantes) que é montada no workshop.

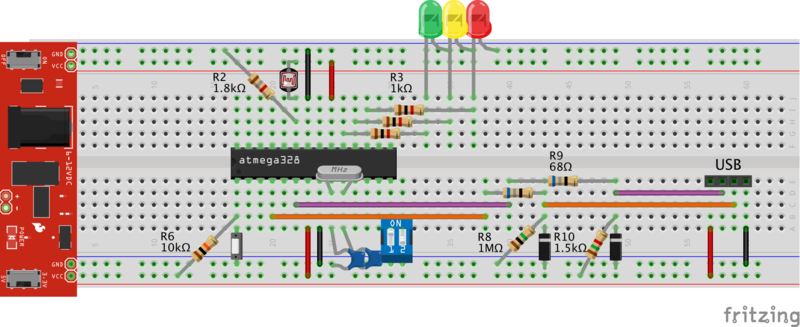

Esquema de montagem

Arduino 100 nocao bb.png

O que é isto?

O que você está vendo acima é o esquema que utilizaremos para montar o microcontrolador na placa proto-board. Durante o evento vamos explicar com simplicidade o que é uma placa proto-board e cada um dos elementos que vamos utilizar.

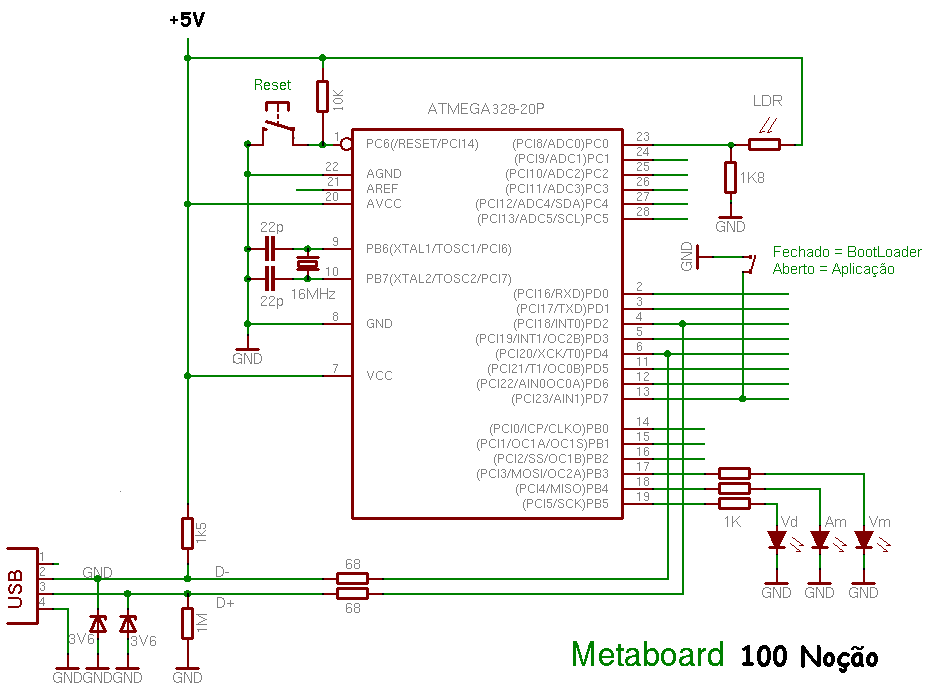

Esquema eletrônico

Metaboard100nocao Esquema.png

O que é isto?

O que você está vendo acima é o esquema eletrônico que utilizaremos para montar o microcontrolador na placa proto-board.

Estes símbolos esquisitos também serão explicados.... não se preocupe com nada disso....


Lista de Compras

Caso você queira comprar os materiais que utilizamos no workshop para levar para casa swu arduino:

  1. Um ATMEGA328P-PU
  2. Um Cristal de 16 MHZ
  3. Dois capacitores cerâmicos de 22pF
  4. Uma Placa Protoboard 840 Pontos
  5. Três LEDs (vermelho, amarelo e verde)
  6. Três resistores de 1K 1/4 W
  7. Um resistor de 10K 1/4 W
  8. Um resistor de 1K8 1/4 W
  9. Dois resistores de 68R 1/4 W
  10. Um resistor de 1K5 1/4 W
  11. Um resistor de 1M 1/4 W
  12. Um LDR (resistor dependente de luminosidade)
  13. Dois diodos zener de 3.6V
  14. Cabo USB
  15. Suporte para 3 pilhas pequenas (AA) Obs: No workshop são utilizadas protoboards com um placa de alimentação que possibilita o uso de uma bateria de 9V ou uma fonte externa.

ATENÇÃO
Não é necessário comprar nada, o material é fornecido para uso no evento.

Dica 1:
Você pode levar seu próprio microcontrolador (ATMEGA328P-PU), nós carregaremos nele o software necessário.

Dica 2:
Esta montagem pode ser ligada diretamente a uma porta USB do PC para carga de aplicações (sketches)

Dica 3:
Coloque as suas dúvidas na nossa lista http://groups.google.com/group/hackerspace

Dica 4:
Esta montagem é baseada no projeto Metaboard do Metalab: https://metalab.at/wiki/Metaboard

O Que Vamos Montar - Versão Arduino Proto Board "100 Noção"

Arduino Proto Board "100 Noção"

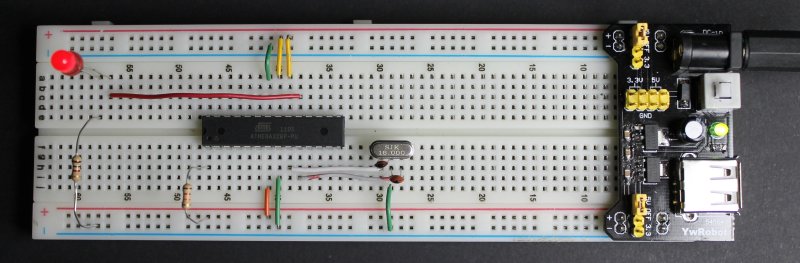

Ard proto 100 nocao 2.jpg
Esta é a placa arduino em proto board "100 noção" (feita por um dos participantes) que é montada no workshop. A plaquinha à direita na protoboard permite alimentá-la com uma bateria de 9V ou uma fonte externa. O microcontrolador é fornecido com o software já gravado.

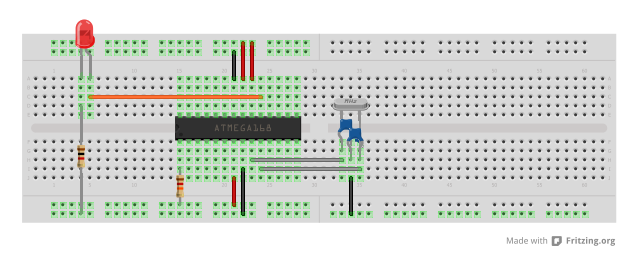

Esquema de montagem

Arduino100nocao bb2.png

O que é isto?

O que você está vendo acima é o esquema que utilizaremos para montar o microcontrolador na placa proto-board. Durante o evento vamos explicar com simplicidade o que é uma placa proto-board e cada um dos elementos que vamos utilizar.

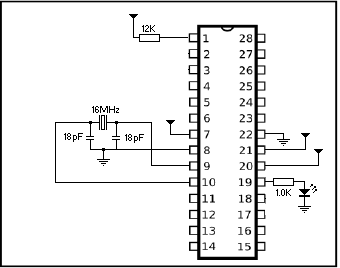

Esquema eletrônico

Esquema montagem simples 2.png

O que é isto?

O que você está vendo acima é o esquema eletrônico que utilizaremos para montar o microcontrolador na placa proto-board.

Estes símbolos esquisitos também serão explicados.... não se preocupe com nada disso....

Lista de Compras

Caso você queira comprar os materiais que utilizamos no workshop para levar para casa swu arduino:

  1. Um ATMEGA328P-PU
  2. Um Cristal de 16 MHZ
  3. Dois capacitores cerâmicos de 18pF 50V
  4. Uma Placa Protoboard 840 Pontos
  5. Um LED (qualquer cor menos branco)
  6. Um resistor de 1K 1/4 W
  7. Um resistor de 12K 1/4 W
  8. Suporte para 3 pilhas pequenas (AA) Obs: No workshop são utilizadas protoboards com um placa de alimentação que possibilita o uso de uma bateria de 9V ou uma fonte externa.

ATENÇÃO
Não é necessário comprar nada, o material é fornecido para uso no evento.

Dica 1:
Você pode levar seu próprio microcontrolador (ATMEGA328P-PU), nós carregaremos nele o software necessário.

Dica 2:
Para programar seu arduino depois do workshop você vai precisar de um cabo FTDI como este: Cabo USB/TTL da Tato

Dica 3:
Coloque as suas dúvidas na nossa lista http://groups.google.com/group/hackerspace

Programação do microcontrolador

O Código

Utilizaremos o mais simples exemplo de programação do Arduino chamado Blink, neste exemplo, ligamos um LED e fazemos piscar.

/*
  Blink
  Turns on an LED on for one second, then off for one second, repeatedly.

  This example code is in the public domain.
 */

void setup() {
  // initialize the digital pin as an output.
  // Pin 13 has an LED connected on most Arduino boards:
  pinMode(13, OUTPUT);
}

void loop() {
  digitalWrite(13, HIGH);   // set the LED on
  delay(1000);              // wait for a second
  digitalWrite(13, LOW);    // set the LED off
  delay(1000);              // wait for a second
}

O que é isto?

IMPORTANTE: Vamos explicar o básico da programação no workshop... o programa acima só foi colocado aqui para que os interessados saibam o conteúdo, você não tem que entender nada disso para participar!!.

Material Didático

Apostila atualmente em revisão

Você encontra informações sobre o Arduino no trabalho do Jody Culkin "ARDUINO INTRODUCTION COMIC BOOK": http://www.jodyculkin.com/wp-content/uploads/2012/04/arduino-comic-latest.pdf
Aqui você pode carregar esta história em quadrinhos traduzida para pt_BR:
https://docs.google.com/open?id=0B4nH-dLKWTKmY2M1MDE0MDUtMGMzMi00MjU3LTgzNjUtZGEzYjBlNDMzNTgx

Registros do evento

Clique aqui para ver fotos e comentários sobre os eventos anteriores
