Atlas 215 Selector

De Garoa Hacker Clube
Ir para navegação Ir para pesquisar
Atlas 215 com os 4 setores em posição off.


O Atlas 215 Selector é um conjunto de 4 chaves SPDT para conectar 2 fontes a 4 setores isolados em uma maquete escala H0 ou N.

Para cada setor há uma chave que pode estar na posição A, off, ou B, selecionando a fonte A ou B para energizar aquele setor.

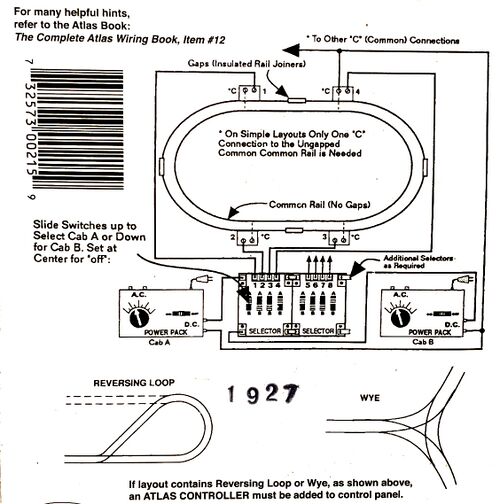

O diagrama da embalagem mostra uma aplicação com duas fontes (Cab A e Cab B) e dois seletores, mas apenas o seletor da esquerda está em uso, ligado às fontes e aos quatro setores numerados 1, 2, 3, 4 em sentido anti-horário na via oval.

Para ligar e desligar setores entre si, veja o Atlas 205 Connector.

Diagrama na embalagem um mostrando uma aplicação com 2 Selectors e 2 fontes. Note que um dos polos das fontes estão ligados entre si e também ao trilho comum (o trilho interno da via, que não tem isolamento).
