Bduíno

De Garoa Hacker Clube
Ir para navegação Ir para pesquisar

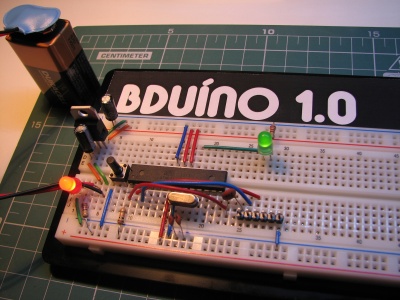

Bduino1 0-1.JPG

O Bduíno é um "Arduino do B": montado sobre protoboard. Veja um vídeo acelerado da montagem (23s). O Bduíno segue o projeto do kit Mintduino da Maker Shed, porém usa somente peças encontradas no Brasil.

Quase todos os componentes foram adquiridos na região da Santa Ifigênia em São Paulo.

O custo total aproximado foi de R$65, sendo que as duas peças mais caras (o ATMega328 e o protoboard) custaram cerca de R$25 cada, e todo o resto menos de R$ 15. LR

Motivação

A idéia foi verificar a viabilidade e o custo de se montar um Mintduino usando somente peças compradas no Brasil.

Conclusão: é bem viável, pois tudo pode ser achado na Santa Ifigênia, exceto o ATMega328, que só encontrei no Mercado Livre (mas chegou em menos de 1 semana, enviado de Salvador).

Usando um protoboard 2x maior que o Mintduíno, o Bduíno tem mais espaço para a montagem dos circuitos que vão integrar o Arduino com o resto do mundo, que é afinal o objetivo de se usar um Arduino.

Além disso usando um protoboard de 840 furos o Bduíno fica compatível com projetos para Arduino Nano e Boarduino, que são frequentemente plugados em protoboards desse tamanho.

Lista de peças

1 ATmega328P com bootloader Arduino pré-gravado
1 protoboard de 840 furos (para sobrar espaço para suas próprias montagens)
1 regulador de voltagem 7805
1 LED verde 5mm
1 LED vermelho 5mm
2 resistores 220 Ω
1 resistor 10k Ω
2 capacitores 10 µF
1 capacitor .1 µF
2 capacitores 22 pF
1 capacitor 100 nF
1 cristal de 16 MHz
1 botão normalmente aberto (? Momentary normally open button)
1 barra de terminais de 6 pinos
1 conector de bateria 9V com fios
1 bateria de 9V
