O drawdio é um projeto extremamente simples, mas com efeito bem legal: Permite fazer música e desenhar ao mesmo tempo (draw + audio = drawdio). Mas ele não está limitado a essas condições. Você pode usá-lo para fazer música em diversas outras situações: Pintando, caminhando, escovando os dentes, brincando com seu cachorro, etc.

O funcionamento também é bastante simples: Um oscilador baseado em um CI 555, com uma parte do circuito aberta. O grafite do lápis e o seu corpo, que conduzem eletricidade, são usados para fechar o circuito, emitindo som. E as variações no desenho provocam variações na frequência do som, criando música!

Este projeto também serve pra mostrar o lado colaborativo do Garoa. Numa tarde de domingo, minutos após o link para o site do projeto original ter sido postado na lista de discussão, algumas pessoas começaram a se mobilizar, e no fim do dia já tínhamos nosso drawdio montado e tocando.

Abaixo os vídeos desta tarde sinestésica no Garoa:

Melhorias

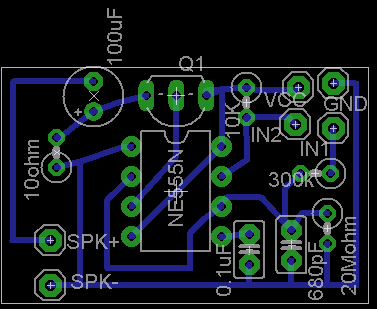

Após a montagem no Garoa, alterei a versão da Lady Ada (abaixo) para manter as trilhas apenas num lado da placa, pois é um pouco complicado soldar dos dois lados. O desenho da nova placa é este:


(Nota: Substitua o resistor de 10 Ohm no desenho acima por um de 100 kOhm. Veja a lista de componentes abaixo)

Como não consegui encontrar a versão de baixa tensão do 555, fiz uma "tropicalização" do projeto, encolhendo a placa para caber presa a uma bateria de 9V. Os arquivos formato Eagle da nova placa podem ser baixados aqui.

Lista de componentes

  • LM555
  • PN2907 ou 2N3806
  • Capacitor 680pF
  • Capacitor 0.1uF
  • Capacitor 100uf
  • Resistor 20MOhm
  • Resistor 100kOhm (No desenho da placa ele aparece com 10 Ohm)
  • Resistor 10kOhm
  • Resistor 300kOhm
  • Alto-falante pequeno 8Ohm
  • Bateria 9V
  • Lápis
  • papel-alumínio ou malha de cobre para enrolar no lápis, dando contato com a mão.
  • Fio, placa, solda, etc
