Simulador de vela feito com ATtiny25 + LED + microfone.

Circuito

O circuito é composto por duas partes:

• Microcontrolador ATtiny25
  • Trabalha com clock interno de 1MHz
  • Conector padrão de programação SPI (6 pinos) conectado a Vcc, Gnd, Reset, SCK, MISO e MOSI
  • LED laranja conectado a saída digital via resistor de 220R
  • Entrada analógica ligada ao amplificador do microfone
• Amplificador do microfone usando um transistor 2N3904
  • Baseado em Little electret mic preamp

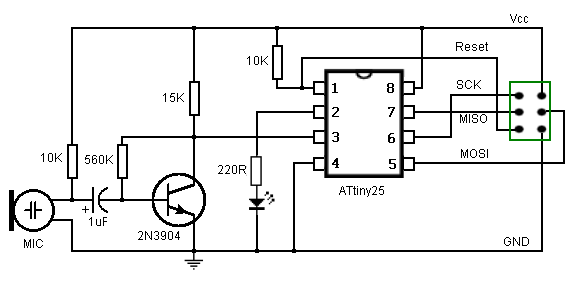

Diagrama

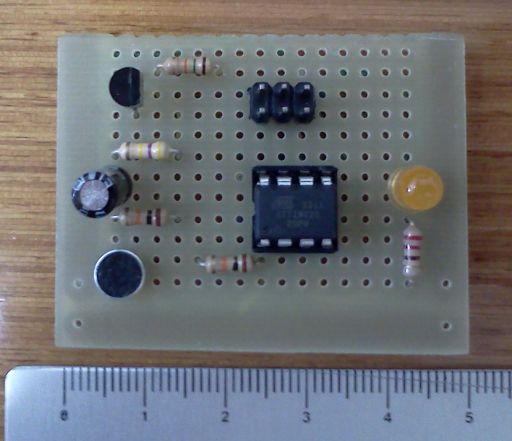

Protótipo (com resistor de 470K ao invés de 560k(

Histórico

• 09/12/13: Protótipo de hardware já montado, trabalhando no firmware padrão.
• 09/01/14: Firmware concluído
