Em 2011 a Motorola lançou o aparelho celular Atrix que tinha como um acessório o Lapdock, o conjunto custava cerca de 500 dólares e era incrível: vc acoplava o celular e tinha praticamente um laptop. O aparelho era decente: processador dual-core 1GHz, 1GB de RAM e Android 2.2.

O Lapdock é basicamente um monitor, hub usb, teclado, mouse e bateria e pode ser facilmente utilizado com qq outro hardware, bastando usar os adaptadores corretos. A qualidade do conjunto é impressionante e a boa notíca é que atualmente podemos comprar Lapdocks encalhados por preço de banana.

A má notícia é que o adaptador HDMI não é simples de encontrar e custa muito caro, entre 9 e 36 reais (normalmente uns R$15,00).

Raspberry Pi

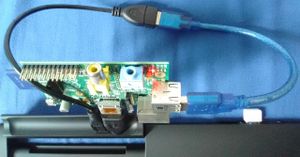

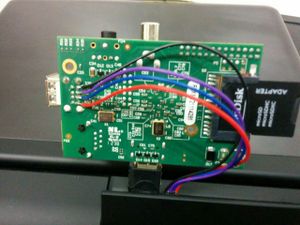

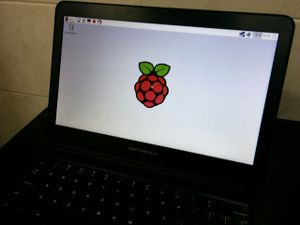

Raspbian Lapdock Pi frente Lapdock Pi tras

Para ligar um RPi no Lapdock vc precisa de um adaptador/cabo com micro HDMI fêmea - HDMI macho e um cabo/adaptador micro USB fêmea - USB macho.

Para o RPi Model B basta ligar a porta micro USB do Lapdock numa das saídas USB do RPi (não na entrada de alimentação) e a porta micro HDMI do Lapdock na saída HDMI do RPi, fim. o RPi vai usar a bateria do Lapdock e funcionar perfeitamente. Provavelmente vc vai querer ajustar as configurações de sensibilidade do mouse.

Para o RPi Model A vc vai precisar alimentar o RPì pela porta de alimentação.

Se estiver com vontade de ir além, pode soldar um conector micro USB fêmea direto numa das portas USB do RPi e simplificar muito a montagem.

Adaptadores

O lapdock possui dois conectores macho para conexão USB e HDMI, caso não deseja alterar as conexões será necessário alguns adaptadores ou cabos.

Os conectores são MICRO USB MACHO e MICRO HDMI MACHO, então será necessário:

1 - Cabo MICRO HDMI FEMEA para HDMI MACHO
1 - Cabo MICRO USB FEMEA para USB MACHO

Como estes cabos não são de uso comum, então será necessário recorrer alguns adaptadores que podemos encontrar aqui no Brasil.

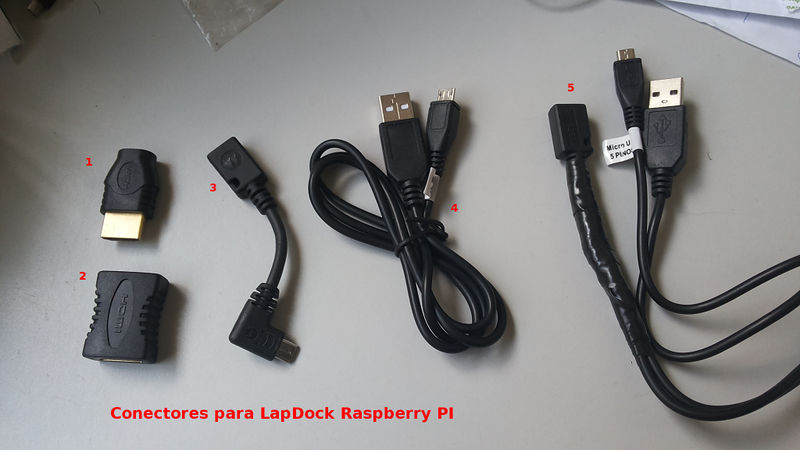

Lapdock Adaptadores

Solução com adaptadores:

1 - Adaptador Micro HDMI Femea para HDMI Macho
2 - Adaptador HDMI Femea para HDMI Femea ( Para a placar não ficar no conector, e ter flexibilidade podendo usar o case dela)
3 - Cabo Micro USB Femea para Micro USB Macho ( Será cortado para utilizar apenas a parte do Micro USb Femea)
4 - Cabo Micro USB Macho para USB macho ( Será usado para unificar com a parte do cabo 3, fornecendo alimentação para Raspberry e
USB para conexão do Mouse e teclado)
5 - Cabo montado com a junção do cabo 3 e 4, seguindo o esquema Https://www.area31.net.br/wiki/images/3/37/Wiringdiagram.gif

Obs:

A - Como os dois conectores são bem próximos, é necessário uma raspagem ou derreter com ferro de solda o plástico preto dos
adaptadores para conseguir encaixar no lapdock.
B - O lapdock nos conectores tem uma camada que pode ser removida para facilitar o uso dos adapatadores


Para facilitar para todos, comprei as peças na Santa Efigênia(11/12/2015):

Item 1 - Vitória Cabos - Rua Aurora,140  - R$ 15,00
Item 2 - Vitória Cabos - Rua Aurora,140  - R$ 12,00
Item 3 - MixCel - Rua dos Timbiras,271 -  R$ 5,00   R$15,00 (como teve muita procura, eles subiram o valor) (06/02/2016)

(Ao entrar na loja, olhando para dentro da loja, primeiro corredor direito, no corredor prateleira esquerda no meio. Preço que está é 9,99, mas é antigo)

Item 4 -  MixCel - Rua dos Timbiras,271 - R$ 2,00

(Ao entrar na loja, primeiro corredor direito, olhando para dentro da loja, perto da porta abaixo existe monte de cabos)


Alternativa

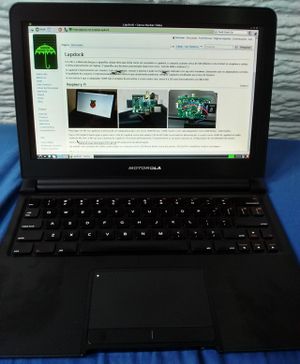

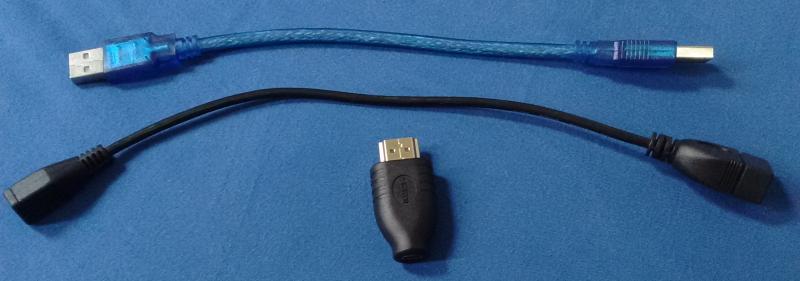

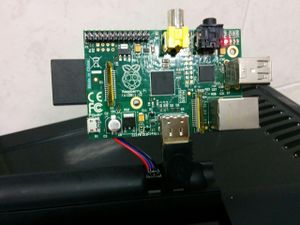

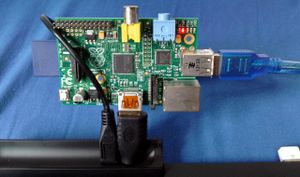

Lapdock Pi Cima Lapdock Pi Frente Lapdock Pi Pagina Lapdock


Essa é uma alternativa montada com cabos tambem encontrados na Santa Ifigênia. A vantagem é não precisar soldar/modificar nenhum cabo, entretanto ainda é necessário remover parte da proteção plástica do cabo e do adaptador para que encaixem na Lapdock.

Os cabos/adaptadores são:

1 - USB A Macho - USB A Macho
2 - Micro USB Femea - USB A Macho
3 - Micro HDMI Feme HDMI Macho.

Comprados nas seguintes lojas (06/02/2016):

1 - R$ 5,00 - Video Star - Rua do Triunfo, 42
2 - R$ 10,00 - Video Star - Rua do Triunfo, 42
3 - R$16,50 - Celtral Cabos - Rua Aurora, 154

Referências

http://www.kappasite.pwp.blueyonder.co.uk/lapdock.htm

https://www.raspberrypi.org/forums/viewtopic.php?t=6747

http://rpidock.blogspot.com.br/

http://www.instructables.com/id/The-Raspberry-Pi-Lapdock-Connection/
