OPEN-Sebem
Remake do Pense Bem, brinquedo/computador dos anos 80/90.

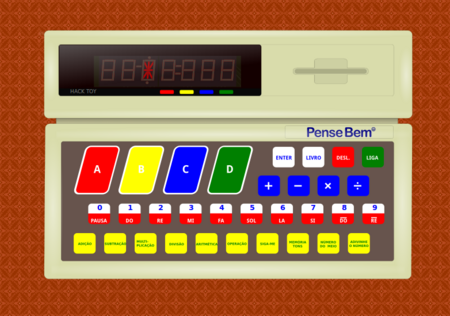

Simulador feito por Juca e Leandro: http://labs.hardinfo.org/pb/
Aylons, Diógenes, Lechuga estão trabalhando na implementação em hardware do projeto.
Tela
Para montar a tela são usados 6 displays de 7 segmentos, 1 display alfa-numérico, e 5 LEDs (representando os pontos e sinais).
Código para gerenciamento da tela já foi desenvolvido e encontra-se no github: https://github.com/DiogenesRossi/OpenSebemDisplay
Código de teste, imprimindo no display o que foi lido do teclado: https://github.com/thiagoalz/OpenSebemDisplay/blob/master/OpenSebemDisplay.pde
Teclado
Usando teclado PS/2 (Conector DIN). Pinagem: http://en.wikipedia.org/wiki/AT_keyboard
Atentar para a numeração dos pinos!
Primeiros testes executados. Lendo informações do teclado com sucesso no arduino. OSMARcontato prejudicou um pouco no início. Também modifiquei as portas para 3 e 4, as que estavam inicialmente, misteriosamente, não estavam funcionando.
- Biblioteca utilizada: http://www.pjrc.com/teensy/td_libs_PS2Keyboard.html
- Download: http://www.pjrc.com/teensy/arduino_libraries/PS2Keyboard.zip
- Código de teste: https://gist.github.com/1144189
Relação dos botões, brinquedo original X teclado: (Utilizei apenas números e letras básicas para aumentar a compatibilidade com teclados distintos)
- A-D (4): A,S,D,F
- 0-9 (10): 1-0
- Funcoes (10): Q,W,E,R,T,Y,U,I,O,P
- +,-,x,% (4): H,J,K,L
- Enter, Livro, Desliga, Liga (4): Z,X,C,V
Total:32 botões.
Som
Usando como base o código do simulador, portei as músicas para tocar em um buzzer no arduino. O código inicial está em: https://gist.github.com/1160072
Lógica/jogos
https://github.com/thiagoalz/OpenSebem
