A "Placa Garoina" é uma adaptação da ideia do Garagino para ser montada em uma placa padrão com trilhas em layout semelhante a uma protoboard.

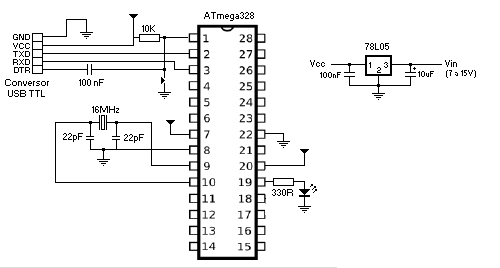

Circuito

APP Circuito.png

Apostila

Componentes

Montagem básica:

  • Placa padrão
  • ATmega328P-PU
  • Soquete 28 pinos estreito (para o ATmega)
  • Cristal de 16MHz
  • 2 capacitores cerâmicos de 22pF
  • 1 LED vermelho de 3mm
  • 1 botão pequeno de contato momentâneo
  • 1 resistor de 330R
  • 1 resistor de 10K
  • Duas barras de 14 pinos

Fonte para alimentação com bateria de 9V ou adaptador com saída 7,5 a 12V DC

  • 78L05
  • Capacitor eletrolítico 10uF x 16V (ou mais)
  • Capacitor cerâmico de 100nF

Para ligação de um adaptador serial USB TTL que tenha sinal DTR para uso do auto-reset

  • Capacitor cerâmico de 100nF
  • Barra de pinos de 5 pinos (para facilitar a ligação do adaptador)

Observações Adicionais

  • Se necessário, gravamos na hora o bootloader do Arduino no ATmega
  • O cristal de 16MHz + 2 capacitores de 22pF podem ser substituídos por um ressonador de 16MHz
  • O LED pode ser de outra cor e tamanho
  • Na página do Garagino, o resistor de 330R está indicado como 330K. Este resistor pode ser um valor qualquer de 330R a 1K, valores menores geram intensidade maior.
  • O resistor de 10K é usado no reset e não é crítico. Pode ser qualquer valor de 4.7K a 47K.
