Desenhando uma placa Arduino Duemilanove

Projeto para montar o modelo de uma placa Arduino, com intuito de introduzir o OpenSCAD.


A placa

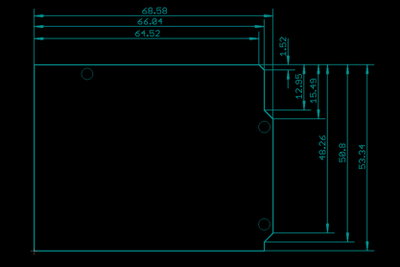

As medidas da placa que iremos criar esta abaixo, todas as medidas são em mm.


Podemos perceber que a grosso modo temos uma placa com 6,8 x 5,4cm aproximadamente, porem essa placa apresenta chanfros em uma das extremidades, nao podemos esquecer que a altura da placa e de 1.5mm.

Para desenhar a base da placa vamos aplicar extrude sobre um poligono.

Os pontos do poligono podem ser definidos por:

  • [0, 0]
  • [64.52, 0]
  • [66.04, -1.52]
  • [66.04, -12.95]
  • [68.58, -15.49]
  • [68.58, -48.26]
  • [66.04, -50.8]
  • [66.04, -53.34]
  • [0, -53.34]

O último ponto se conecta com o primeiro automaticamente não sendo necessário declarar mais um ponto.

Conector USB

O conector USB A/B femea tem (PXLXA) (16,12,11)mm. Dessa forma podemos desenhar com um box deslocando em (-7,-21,1.5)mm do inicio da placa e ponto zero.

Conector de alimentação

O conector de alimentacao tem (PXLXA) (14,9,11)mm. Dessa forma podemos desenhar com um box deslocando em (-2,-50,1.5)mm do inicio da placa e ponto zero.

Microcontrolador ATMEGA e socket

O microcontrolador tem (PXLXA) (35.5,10,8.5)mm. Dessa forma podemos desenhar com um box deslocando em (29,-42,1.5)mm do inicio da placa e ponto zero.

Conector de pinos fêmea

A placa do arduino contem 4 conectores dispostos em pares sequenciais dos dois lados da placa.

Dois conectores de 8 pinos, (PXLXA) (21,2.5,8.5)mm. Deslocados em (22,-4,1.5) e (44,-4,1.5)

Dois conectores de 6 pinos, (PXLXA) (15.5,2.5,8.5)mm. Deslocados em (31.9, 52.5, 1.5) e (49,-52.5,1.5).

Botão reset

O botao reset fica proximo ao micro controlador e e de extrema importancia que ele esteja livre ou possua um suporte para o seu acionamento.

Ele possui as dimensoes PLA 6,6,4 e um apoio do botao cilindro de raio 1.4 e altura 2.

Furos de suporte

A placa do arduino possui tres furos de 3mm. Localizados em:

  • 15, -2.5
  • 66, -17.8
  • 66, -46
