Painel com display de sete segmentos GRANDE para Coding Dojo com Arduino


Responsáveis em ordem alfabética

Situação Atual

Projeto encerrado.

Pendências

Suportes laterais (painel tem os encaixes)

Histórico

As primeiras atividades de coding dojo com Arduino foram feitas montando o display em protoboard. Posteriormente foi montada uma plaquinha para uso com o Arduino Nano, um painel gigante (levado pelos duendes) e o Garoa Dojo Shield (que não é mais fabricado).

Hardware

O componente principal é um display de sete segmentos com 10 cm de altura [1]. Neste projeto é usado um diplay anodo comum, com os segmentos chaveados por um ULN28003. São usados resistores de 150R para os segmentos e 1K para o ponto decimal.

Resistores, ULN2803 e um soquete para um Arduino Nano foram montados em uma placa padrão.

O painel possui ainda um potenciômetro e é alimentado por uma fonte de 12 VDC.

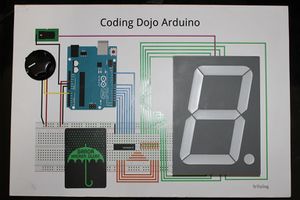

O painel foi feito em MDF no tamanho A4, com furos feitos na Laser Cutter. A ilustração das ligações foi feita com o Fritizing.

 IMPORTANTE:
 A alimentação do Arduino é pela USB, a alimentação do display é pela fonte externa.
 O Arduino Nano não permite alimentação simultânea externa e pela USB

A documentação está no Github do Garoa
