Plano de construção da EFG, versão 4. Veja também a planta operacional.

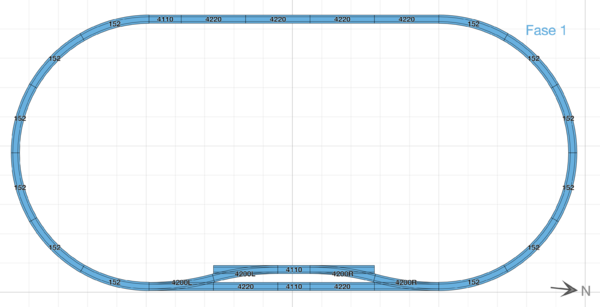

Fase 1
- comprimento da via externa: curvas 287,3 + retas 198 = 485,3 cm
| Data | Descrição | Qtd. | R$/unidade | Subtotal | Contribuidor |
|---|---|---|---|---|---|
| 2024-02-24 | Atlas 833 HO Code 100 18" Radius Track (6 pcs./pk) | 2 x 6 | DQ (doação) | ||
| 2024-02-24 | Tala de ligação (fio preto) Frateschi 41659 | 4 | 3,00 | 12,00 | Ramalho |
| 2024-02-24 | Tala de ligação (fio vermelho) Frateschi 41658 | 4 | 3,00 | 12,00 | Ramalho |
| 2024-02-24 | Par de desvios automáticos (latão) Frateschi 4200 | 2 x 2 | Ramalho (doação) | ||
| 2024-02-24 | Pregos para fixar trilhos (100 unidades) | 1 | 17,80 | 17,80 | Ramalho aprendendo sobre Prego |
| 2024-03-08 | Trilho reto Frateschi 4110 | 3 | 3,95 | 11,85 | Ramalho |
| 2024-03-08 | Trilho reto Frateschi 4220 | 6 | 6,76 | 40,56 | Ramalho |
| total de insumos | 94,21 | (não inclui doações) |

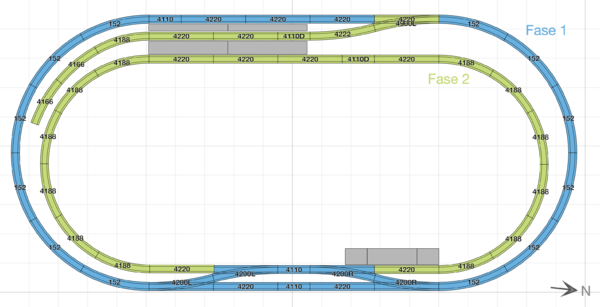

Fase 2
- comprimento da via interna: curvas 226,2 + retas 198 = 424,2 cm
- comprimento do desvio oeste: 130 cm (estimativa)
| Data | Descrição | Qtd. | R$/unidade | Subtotal | Contribuidor |
|---|---|---|---|---|---|
| 2024-03 | Tala de ligação (fio preto) Frateschi 41659 | 4 | 3,00 | 12,00 | |
| 2024-03 | Tala de ligação (fio vermelho) Frateschi 41658 | 4 | 3,00 | 12,00 | |
| 2024-03 | Par de desvios automáticos (latão) Frateschi 4200 | 1 x 2 | 97,34 | 97,34 | |
| 2024-03 | Trilho reto desengate Frateschi 4110d | 2 | 8,38 | 16,76 | |
| 2024-03 | Trilho curvo r=480mm 30° Frateschi 4166 | 2 | 6,76 | 13,52 | |
| 2024-03 | Trilho curvo r=360mm 30° Frateschi 4188 | 13 | 6,76 | 87,88 | |
| 2024-03-08 | Trilho reto Frateschi 4220 | 8 | 6,76 | 54,08 | |
| 2024-03 | Trilho curvo r=850mm 15° Frateschi 4222 | 1 | 6,76 | 6,76 | |
| total de insumos | 276,34 | (não inclui doações) |
