Pocket Laser Engraver

De Garoa Hacker Clube
Ir para: navegação, pesquisa

O Pocket laser Engraver é uma variação de CNC, usando mecanismos de drives de CD/DVD para os eixos X e Y. No eixo Z vai um diodo laser extraído também de um gravador de DVD.

Projeto

Responsáveis em ordem alfabética

Projeto base

Projeto base no Instructable

Circuito

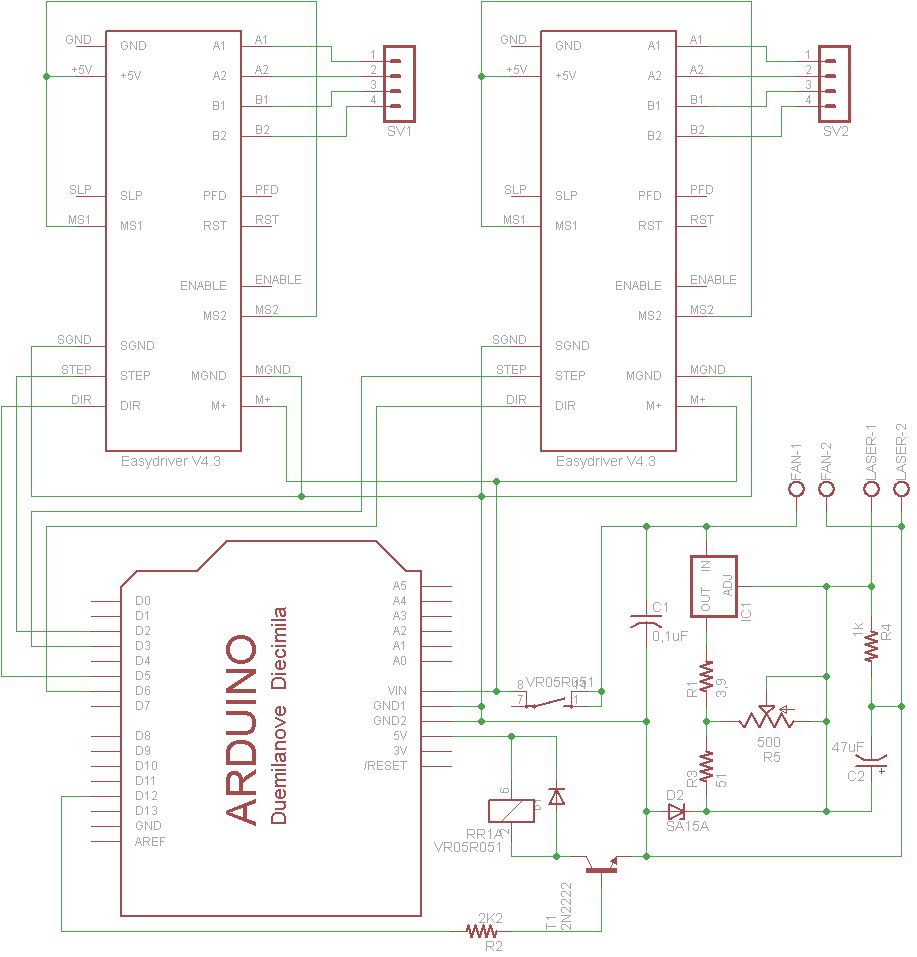

A imagem abaixo é o circuito usado no projeto base.

PLE Circuito.jpg

Lista de Material

Driver para o Laser:

  • C1 0,1uF
  • C2 47uF 25v eletrolítico
  • D2 SA15A [1] provavelmente pode ser substituído por um 1N400x
  • IC1 LM317 [2]
  • R1 3,9 ohm
  • R3 51 ohm
  • R4 1 K ohm
  • R6 500 ohm TRIM POTENTIOMETER

Rele para acionamento de ventilador e Laser:

  • D1 1N4148
  • R2 2,2 K ohm
  • T1 2N2222
  • Relê SPST 500MA 5V. Projeto original: 8L01-05-001 [3]. No Garoa temos alguns EA2-5NU [4].

Módulos Prontos:

  • U1 EASYDRIVER [5]
  • U2 EASYDRIVER
  • U4 ARDUINO

Comentários sobre o circuito

Circuito original do driver do laser

O driver é uma fonte de corrente e baseia no circuito do datasheet do LM317 [6]. O diodo D2 serve para proteger o LM317 no caso de sua entrada ficar acidentalmente em curto.

Dicas de Montagem

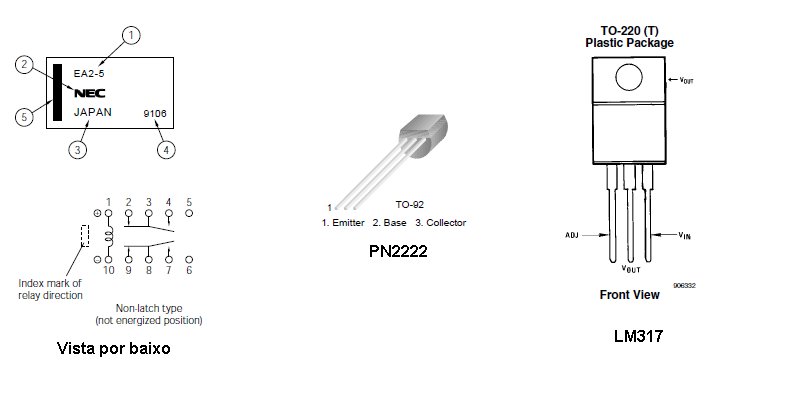

Pinagem dos componentes

PLE Pinagens.jpg
