Esta página contém a documentação do protótipo do Eduino feito para participar do GGHC.

Página em Construção...



Operação

Arquitetura do Hardware

O Eduino foi construido em torno de um microcontrolador ATMega8. Três shift registers 74LS595 operam como conversores serial->paralelo para gerar 24 saídas digitais. Parte destas saídas é usada para selecionar uma linha das matrizes de teclas e LEDs. Outras saídas acionam os LEDs da linha selecionada. A leitura das teclas é feita através de um shift register 74HC165, que opera como conversor paralelo->serial.

300px

Esquema

300px

Montagem

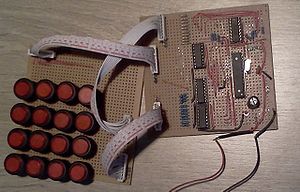

O protótipo foi montado em duas placas padrão (com ilhas interconectadas). Uma placa possui a matriz de teclas/LEDs e a outra o circuito lógico. A ligação entre as duas placas é feita através de três flat-cables.

O Software
