Sirene 555 I

Este circuito produz o som de uma sirene.

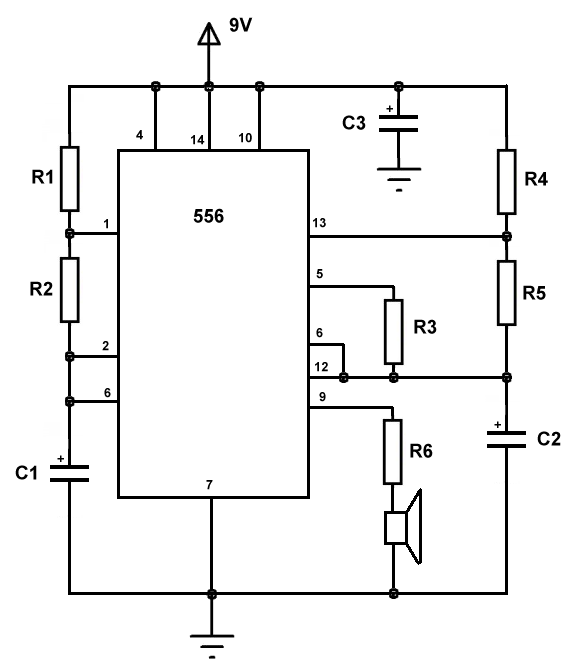

Circuito

Componentes

• CI1 - 556 (duplo timer 555)
• R1 - 27K
• R2 - 100K
• R3 - 100K
• R4 - 4.7K
• R5 - 4.7K
• R6 - 270R
• C1 - 10uF 25V
• C2 - 0,1 uF
• C2 - 0,1 uF
• Alto falante de 8 ohms
• Bateria - 9V

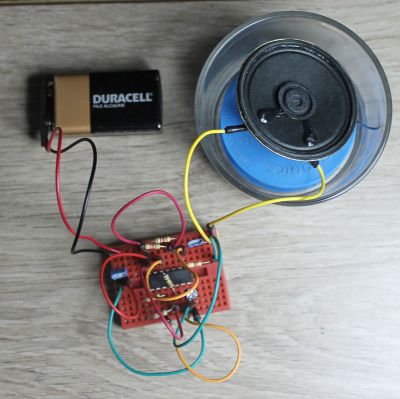

Foto

Teoria

Os dois timers do 556 são usados como osciladores. A saída do primeiro (com freq 0,6Hz) alterna a saída do segundo entre duas frequências.
