BeagleBone Black + display 7 segmentos + potenciômetro

O "clássico" circuito do Dojo com Arduino refeito com um BeagleBone Black

Código

Inspiração

Solução

Uma solução simples, inspirada pelo Dojo com pcDuino do Ramalho e biblioteca da Adafruit: https://github.com/haoji/BeagleBoneBlack-Dojo/blob/master/7-segment/BBB_7segment_dojo.py

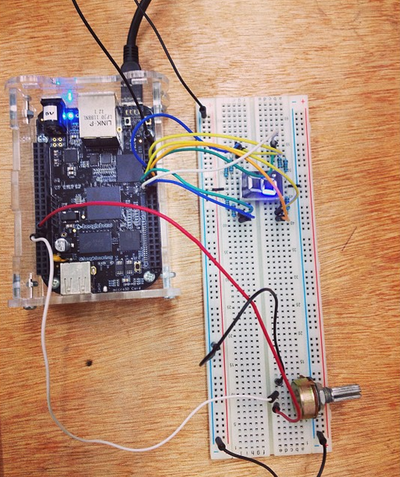

Montagem

Esquema

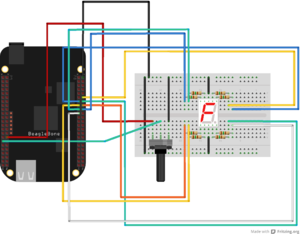

Na direita pode ver o esquema utilizado, pode encontrá-lo para download juntamente do arquivo original do Fritzing em: https://github.com/haoji/BeagleBoneBlack-Dojo/

Esquema de ligação

O display

Display hs 5101.jpg

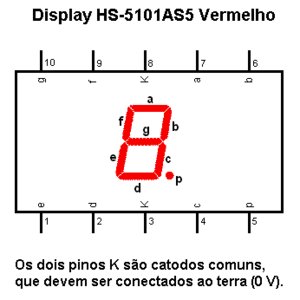

O display de 7 segmentos usado neste projeto tem 8 leds (incluindo o ponto decimal) e 10 pinos, entre eles 2 catodos comuns e 8 pinos ligados cada um a um segmento.

Caso queira adquirir um igual, o utilizado foi comprado na Solda Fria

Foram utilizados resistores de 150 ohm.
